序號

設備名稱/型號

設備參數

主要功能

設備圖片

1

結構靜動力加載系統設備/MTS 505.90-293.22-20

作動器最大載荷1000kn。最大位移±750mm

用于土木工程結構的結構靜力和擬動力試驗。

美特斯工業系統（中國）有限公司

2

壓汞儀/康塔PoreMaster33

類型:全自動壓汞儀壓力:最大壓力228MPa孔徑測量范圍:50埃一1080微米高壓和兩個低壓站數目:一個高壓和兩個低壓站

壓汞法是測定多孔材料的孔徑大小、空隙體積，從而計算出孔徑分布

3

1.5米單軸地震模擬試驗系統/MTS UNIAXIAL SHAKE TABLE

1、臺面尺寸為 1.5 米 X1.5 米，臺面是鋁材料帶鋼螺栓孔加工而成。臺面質量: 925 kg

2、試件最大載重質量: 2 噸

3、最大傾覆力矩: 10 meter ton

4、頻率范圍: (0.1~50HZ)

5、動態位移: 400 mm total (+/- 200 mm).

6、最大速度: +/- 1.0 m/sec.

7、最大帶額定最大試件質量的最大加速度: 1.1 g.

8、最大空載加速度: 2.9g

可用于研究結構非線性動力響應與地震破壞形態，以及工業設備的振動臺試驗和混合試驗提供先進的試驗平臺。

美特斯工業系統（中國）有限公司

4

結構動力測試分析系統及傳感器/3050-A-060

1、6 通道輸入模塊

2、FFT 及 CPB 分析軟件，4 通道分析許可

3、PULSE 時域信號分析軟件包(含數據編輯軟件，時間捕捉軟件，數據記錄軟件)

4、I 型聲學校準器，94 和 114dB 兩檔,1kHz

噪聲、振動多分析儀系統，能夠同時進行多通道、實時、FFT、 CPB、Overall 等分析。

Brüel & Kj?r

5

臥式硬支撐平衡機/HS20BU

1、最小可達剩余不平衡量: 0.1gmm/kg;不平衡減少率: 95%;;滾輪安全架具有緩

沖功能;擺架采用鍛鋼;

2、分辨率:分辨率在每檔速度范圍按間隔數 5 增加。

3、不平衡量的總測量范圍:approx.1 : 2 000 000

4、平均測量時間:2-10 秒(不包括啟動和制動)

5、速度測量:數字式，4 位，測量值精確性+1 %o +1 位。

新產品開發、動力總成的動力測試、振動與噪聲測試和高性能轉子的研發工作。

上海申克

6

高性能材料試驗機/2041. 5000

1、主機采用四立柱設計，測試載荷為:5000KN,四立柱問距為450/450mm,壓板之問距離為 420mm;

2、全封閉的中央液壓伺服控制中心，工作平穩噪音低;

3、符合ISO7500,DINEN

1000及其他相應的標準(一級精度)，軸承座硬度:>55HRC;

4、壓板之問距離:420

mm;g)配有專業的測試軟件。

高性能材料試驗機用于混泥土和高強度鋼材等新型材料的抗壓強度、剪切性能和壓縮彈性模量等測試，應用范圍為:混泥土、鋼材和聚和物等材料抗壓強度、壓縮彈性模型等測試。

ZwickRoell

7

MTS疲勞試驗機/322.41

1、最大垂直試驗空間:2057mm;

2、作動器行程:150mm

3、框架立柱間距:762mm

4、框架立柱直徑:101mm

5、最大承載動態載荷:500KN。

1、通過搭配各類夾具，可開展拉伸、壓縮、蠕變、松弛、彎曲等靜態力學試驗；低周疲勞、高周疲勞、模擬加載等動態疲勞試驗； KIC，JIC，CTOD 等斷裂韌性試驗。2、熱卷彈簧、冷拉彈簧五項和疲勞試驗可出CMA報告。

美特斯工業系統（中國）有限公司

8

長柱壓力試驗機/HLAW-20000W

1、最大軸向壓縮力:≥20000kN;2.最大拉伸載荷:≥5000KN

3、工作油缸安裝位置:上置式，

4、立柱直徑:240mm;

5、下工作臺:長6100mmx寬1900mmX高700mm;6.負荷精度:不大于士1%示值;

7、試驗機最大空間:6100

mm;

8、立柱凈距:X方向1500

mm，

9、Y方向1500mm;

10、工作活塞移動速度:最大速度 42mm/min;

11、活塞最大行程:510

mm;

大型長柱壓力試驗機主要用于對大型結構件、混凝土橋墩、鋼結構柱、高性能柱、混凝士構件、鋼管混凝土柱、混凝土立方體等長柱體試件的抗壓強度、拉伸強度、彎曲強度等力學性能測試。

濟南恒樂興科儀器有限公司

9

集中式低速在線監測采集系統/DH2002

1、機箱形式：19英寸或半 19 英寸 3U 標準機箱；

2、通訊方式：4G、以太網；

3、多臺儀器同步方式：NTP 同步；

4、單臺卡槽數：16個；

5、采樣速率（連續采樣，振弦、總線除外）：1、2、5、10、20、50、100、200Hz；

應用于測點數量多、測點相對集中、采樣速率要求不高的橋梁、房屋、隧道等大型結構健康狀態在線監測與結構安全評估。

江蘇東華測試技術股份有限公司

10

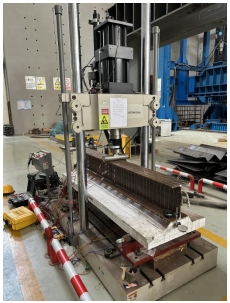

2000KN動態疲勞測試系統/HLFLJ-200

1、最大動態載荷能力:2000kN;

2、試驗力精度范圍:2%

~100%之間達到示值的士0.3%;3、試驗力示值精度：≤±0.5%(2%~100%FS)

5、正弦波失真度:≤1%

6、動態行程不低于：±150mm（總行程300

mm）

7、位移測試精度:≤±0.1%

FS

8、試驗頻率范圍:0.01

~50Hz。

主要用于大型鋼筋混凝土梁彎曲疲勞試驗、超高性能混凝土疲勞測試、鋼管混凝土柱壓縮疲勞試驗;以及構件彎曲實驗、焊接鋼架內力分布測試實驗等科研測試，

濟南恒樂科興儀器

11

交通事故現場模擬復原分析系統/Resim TOOISV5.0

實景：此模式為三維全景圖像模式，在該模式下可以進行三維全景瀏覽、現場采集數據的調用、自定義畫筆標注、現場數據測量、多場景熱點跳轉、即時圖像拍攝融合、三維人物、模型添加、三維交互動畫錄制、生成案情模擬動畫等功能操作。

虛景：此模式下可以進行交通事故現場的快速自定義三維重建、現場采集數據的調用、三維場景熱點添加現場物證圖像、模型添加、三維人物和車輛模型三維動畫模擬、三維重建現場動態案情分析視頻輸出等功能操作。

用于在2D全景場景和3D場景中進行選擇切換，共有兩種模型可供切換。使用交通事故三維全景測量分析演示系統，事故現場勘察技術人員可迅速使用全自動360度全景相機拍攝并保存交通事故現場全景圖。

北京金視和科技股份有限公司

12

建筑結構設計軟件/ V4.1

1、整套系統應在自主研制開發的二維、三維圖型支撐系統（CFG）下工作，技術先進，操作簡便；

2、用人機交互方式輸入三維建筑形體，直接對模型進行渲染及制作動畫；

3、可完成平面、立面、剖面及詳圖的施工圖設計，還可生成二維渲染圖；

4、備有常用圖庫及紋理材料庫，其成圖具有較高的自動化程度和較強的適應性；

5、系統應內嵌先進的結構分析軟件包，容納國內最流行的各種計算方法，如平面桿系、矩形及異形樓板、墻、板的三維殼元及薄壁桿系、梁板樓梯及異形樓梯、各類基礎、砌體及底框抗震、鋼結構、預應力混凝土結構分析、建筑抗震鑒定加固設計等等；

PMCAD具有較強的荷載統計和傳導計算功能，除計算結構自重外，還自動完成從樓板到次梁，從次梁到主梁，從主梁到承重的柱墻，再從上部結構傳到基礎的全部計算，加上局部的外加荷載，PMCAD可方便地建立整棟建筑的荷載數據。

北京構力科技有限公司

13

BIM土建工程計量計價實訓系列課程/ 廣聯達V1.0

1、BIM土建工程計量計價實訓系列課程輔助軟件包含鋼筋算量軟件、土建算量軟件、計價軟件，滿足100臺電腦同時在線實訓使用，對量軟件滿足教師單機使用。

2、鋼筋算量軟件

3、土建算量軟件

BIM 土建工程量計量實訓課程；BIM 清單計價土建工程實訓課程；BIM 鋼筋工程量計量實訓課程。網絡版100 節點，滿足 100 臺電腦同時在線實訓使用。

北京構力科技有限公司

14

電動土動三軸測試系統/ STD-10

1、軸向最大負荷:10kN

2、軸向負荷精度:優于士0.5%

3、軸向靜變形控制:0.01mm/min~5mm/min

3.1、變形量程:士15mm

3.2、變形傳感器精度:±0.5%

3.3、軸向應變測量可達:10-5軸向電動缸程:100mm，頻率:0.01~

5Hz

4、位移精度:±1%F.S

周圍壓力量程:0~1MPa，精度士1%，側向電動缸行程:100mm反壓(水壓)量程:0~1MPa，

5、傳感器精度士1%

體變量程: 0~50mL，測量精度:±1%，分度值:0.1m

樣式尺寸:Φ39.1x80mm Φ50x100mm

SDT-10 電動土動三軸測試系統，主要用于巖石、砂土、巖漿的軸向壓力和側向壓力的強度試驗、土動力學試驗。

西安力創材料檢測技術有限公司

15

多通道高速地質透視儀/

GSSI、SIR-

30E

1、天線

與GSSI公司所有天線兼容

2、通道

可同時記錄1或2個通道的數據

3、數據儲存

內部數據存儲：雙通道250GB硬盤內存，內置GPS數據記錄器

4、顯示模式

線掃描和波形圖。在線性掃描方式中，使用256種色源來表示信號的幅度和性

5、操作模式

外接筆記本電腦操作，外接顯示器和鍵盤操作或者遙控操作模式

6、數據采集DATA ACQUISITIO

7、數據格式

RADAN(.dzt)

8、數據輸出分辨率

32位

9、采樣速率

雙通道采樣率高于2896線/秒

10、采樣速率間隔

用戶可選

每秒采樣點

256，512，1024, 2048, 4096, 8192, 16348

11、操作方式

連續測量、測量輪測量、點測

12、時間范圍

時間范圍0~ 25,000納秒，用戶可選。人工可調增益從-42~ +126dB，增益曲線分段從1到8可選

13、標準實時濾波器

無限脈沖響應濾波器（IIR）–低、高通、垂直和水平

有限脈沖響應濾波器（FIR）–低、高通、垂直和水平

14、高實時濾波器

偏移，地表位置跟蹤，信號起始位置跟蹤，背景干擾去除

15、輸出打標記號

三種不同的輸入方式：可通過天線、主機背板及附加配件記號接口

16、自動系統設置

對不同檢測條件和天線配置可存儲多種設置文件，數目不受限制

17、天線自動識別系統

對Smart系列天線系統可自動識別，以實現大發射速率工作，提高工作效率

（1）地下管線、隧道襯砌等檢測；

（2）巷（隧）道超前預報，地質、水文、環境等探測，巷道圍巖松動圈測試等；

（3）地質、水文、環境等勘察。

美國GSSI公司

16

高精度模態實驗分析系統/

DH8302

16通道，1MHz/通道，應變測量誤差：≤0.3%+

設備具有較高的測試精度和極強的抗干擾能力，保 證測試結果精確可靠。相位精度極高非常適合科研類的結構模態試驗。

2、滿足高速碰撞跌落的沖擊振動，超動態應變高精度測量

江蘇東華測試技術有限公司

17

整體變形與振動分析儀/

VIC-3D

最高拍攝速率可達到225000fps,,VIC-3D軟件

DIC 方法獲得的數據為全場范圍內的 2D 數據。 應變測量范圍從0.005%

(50個微應變)到 2000%，測量對象尺寸可以從0.8

mm到幾十米。軟件操作 便捷，分析范圍廣，精度更高。

Correlated Soultions，Inc./美國

18

PXIE碰撞數據采集系統/

PXIe-1085

104應變測試通道，內置1/4橋、半橋式和全橋式電阻，能夠以 102.4 kS/s的速度同步精準采集104通道的應變數據；還集成了32路振動噪音采集通道，能夠以204.8  kS/s速率以及24bit的精度采集振動噪音數據；還集成了16路1.25MS/s同步數據采集模塊，8個32位 計數器/計時器

可以實現高速、高通道數據的同步采集和實時處理；另外，系統配備了LabVIEW SignalExpress數據采集及記錄軟件，構成了完整的軟硬件碰撞數據采集系統。

美國MI公司/馬來西亞

19

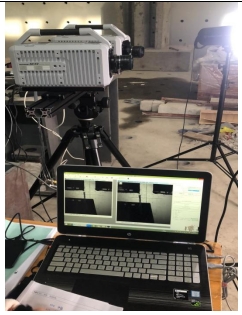

高速攝像機/

Fastcam SA-Z

拍攝速率:全畫幅分辨率1024X1024@

20,000fps

進行結構性態測試，包括機器架設、結構測點布置、圖像處理、數據解讀等主要部分。

日本PHOTROM

20

分離式霍普金森壓桿/

Φ80＆40mm

發射炮管,尺寸:口徑φ80mm或φ40mm；8通道橋式應變

通過動態沖擊應力波加載，測量得到材料在不同中高速應變率下 （102～103 , 靜態及準靜態實驗的應變率區間基本為 10-4~10-1）的應力應變曲線，是從事動態研究的敲門磚，也是當前動 態實驗測量最為通用、穩定的設備。

長沙佰森實驗設備有效公司

21

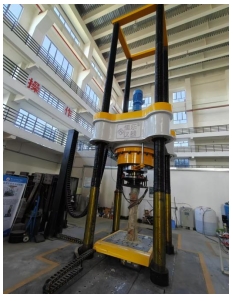

超高重型多功能落錘/

定制

1、導軌

導軌間距：0.500m光學精密導軌導軌表面磨光，表面光潔度≤0.4

表面HRC≥50HRC硬化處理.硬化深度2m表面鉻防銹處理。

含快速導軌延長裝置，實現1分鐘對導軌的延長效果，以防止進行梁實驗時落鋒脫離軌道。

2、鋼底座

實驗鋼底座

底座中心至少能夠耐800噸的動沖擊。

底座安裝與導軌配合，實現快速加載，可實現多工況實驗條件加載。

匹配萬向動態調節平臺，以滿足混凝土柱及標準混凝土試塊的動態沖擊實驗，避免偏心造成的失效。

3、落錘錘體系統

載重200kg～1000kg，落基體重量為200kg（加工成品會在基體及質量塊上刻明重量），貴方根據實驗需求可以增加自己需求的質量塊（單塊50kg）。

根據不重載荷情況，匹配不同類型壓力傳感器，以達求得到最好的測量數據。基體內部包含力傳感器（承重能力≥600T）。

留有錘頭形狀改變接口，方便研究不同頭形狀的作用。

4、提升及釋放控制系統

提升速度≥3.5m/min.提升能力3T.速度控制采用快慢兩檔，兩檔速度相差10倍，以實現微調功能。

提升系統可以通過遙控器對落進行升降、自動運行、快速國位以及變速操作。以方便試樣安裝。

系統具有相應的稱重系統，即時顯示當前錘重。并有限重功能，當落錘錘體重量超過限定重量，則落錘只能下降不能上升

★落錘釋放時，系統自動語音警告“落錘釋放請避”，系統具有對儀器設備的自動語音介紹功能。并同時匹配有聲音報警，滿足國際儀器設備報警同時具有聲光功能。

★提升系統具有單向即時自鎖功能，實現即停即鎖。斷電狀態自鎖。絕不允許斷電或停止狀態出現領頭下滑狀況。

★簡單化操作按鈕，操作方式一目了然。含有授權操作總開關（采用校園卡授
5、最高位置限位保護開關，最低位置限位保護開關，要求繩索始終至少具有40公廳的張力

落夾持、松放全程視頻實時監控。高度測量系統，絕對誤差≤土3m

速度測量系統

6、速度測量

精度：0.5級精度

集成電壓觸發接口，觸發信號高頻響（≥200khz）、平整、超低噪音聚成高速攝影開關及電壓他發接口

速度、捶頭作用力、高速攝影測量成功率100%，完全避免干擾造成無實驗信號風險

7、監控系統

8通道視頻監控

實現超高重型落錘豎向沖擊加載；

長沙栢森實驗設備有限公司

22

水平碰撞軸向擬重力加載電動夾具平臺/

定制

1、在現有深1.8米的基礎安裝坑內，設計加工一套可以滿足立柱試樣（800mm*800mm基座平臺）半自動安裝的電動平臺

2、平臺要求可以實現電動上下調節，以改變立柱撞擊點。調節范圍≥500mm。試樣上下固定要求采用液壓安裝夾具，夾具最大夾持力≥100噸。并且可以實現加持力可調。以提供足夠大的摩擦力，防止試樣滑移。

3、試樣前后要求可以實現≥40噸支撐了力限定前后自由度，以防止試樣滑移。頂部反力支架可以實現電動升降，并且與反力墻固定。升降范圍≥1500mm。頂部提供擬重力持續加載裝置，可提供模擬50噸可調重力加載。加載行程≥50mm。行程內加載力衰減≤10%。

4、擬重力加載頭要求可以更換接觸節點類型。

夾具安裝可以測量撞擊車體前后位移變化時程曲線，以實現能量法評估撞擊。夾具整體需考慮測量傳感器（如應變片、加速度）走線以及測量接線端口。電動夾具操作要求具備遙控器操作功能，以方便實驗試樣的日常安裝。操作要求簡潔，并設定權限，防止誤操作。控制要求實現PLC工業自動化控制，并實施顯示相關狀態。

利用招高重型落重力勢能，轉換成水平車的動能，實現水平撞試驗。

長沙栢森實驗設備有限公司

23

自動提升系統/

ZT-ZTS001

采用液壓油缸頂升方式

實現軸圧、圧剪、平行剪切、圧彎剪扭復合加載試驗等，亦可實現對梁、柱、框架、網架、剪力墻等結構形式的加載，可實現平行四連桿加載試驗。

上海筑邦測控科技有限公司

24

組合式框架

兩個6000KN龍門架，6mX12m

實現軸圧、圧剪、平行剪切、圧彎剪扭復合加載試驗等，亦可實現對梁、柱、框架、網架、剪力墻等結構形式的加載，可實現平行四連桿加載試驗。

上海筑邦測控科技有限公司

25

400L/min伺服油源系統/

ZB-SY400

額定流量400L/min，額定壓力21MPa

實現軸圧、圧剪、平行剪切、圧彎剪扭復合加載試驗等，亦可實現對梁、柱、框架、網架、剪力墻等結構形式的加

載，可實現平行四連桿加載試驗。

上海筑邦測控科技有限公司

26

落錘材性沖擊試驗機/

定制

定制

實現超高落錘豎向沖擊加載

長沙栢森實驗設備有限公司

27

整體變形與振動分析儀靜態升級/

VIC-3D

動態測試分析；模特分析；ODS分析；全場應變測試

主要用來靜力加載下的試樣或結構件的頻域下位移響應，振幅，相位以及對應加速度信息。為試驗提供二維、三維空間內全視野的形貌、位移及應變數據測量

深圳市凱銳德實業有限公司
